化學(xué)式:Na2O·AL2O3·(2.8±0.2)Sio2·(6-7)H2O
硅鋁比:SiO2/Al2O3≈2.6-3.0
有效孔徑:約10A
13X型分子篩主要成份是以硅鋁酸鹽,形成10A孔徑即為X型晶體結(jié)構(gòu)的鈉X型分子篩,完全具備吸附臨界直徑小于10A的篩分分子。是氣體、化工、空分行業(yè)的干燥劑。凡可吸附于3A、4A、5A型分子篩上的技術(shù)指標(biāo),13X型都能吸附。
主要用途:
工業(yè)氣體的干燥與凈化,也可用作于載體。
空分裝置原料氣的凈化(同時去除H2O和CO2)。
液態(tài)碳?xì)浠衔锖吞烊皇蜌獾拿摿颍ㄈコ龤淞蛩岷土虼迹?/span>。
13X分子篩技術(shù)指標(biāo):
形態(tài)
粒徑
|
球形
|

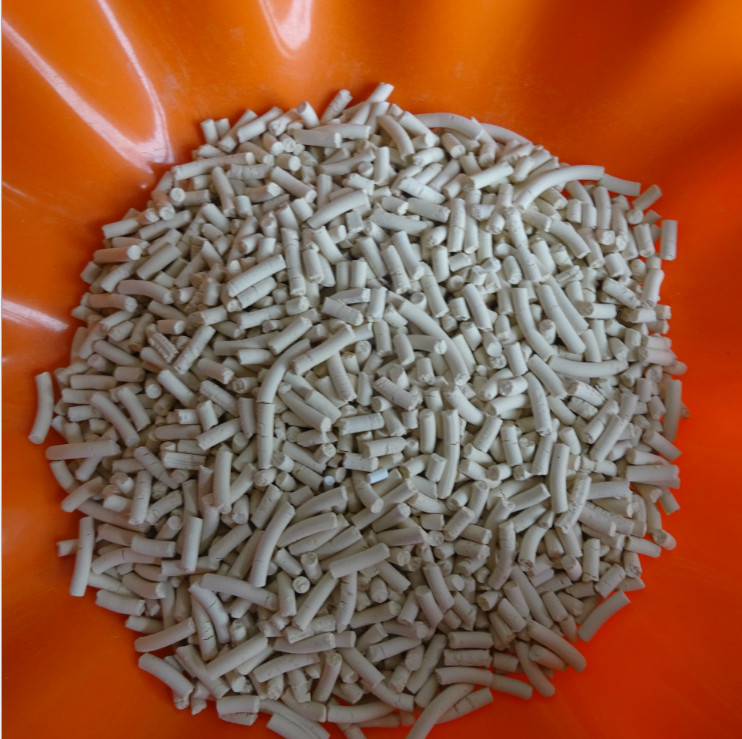

條形
|
1.6-2.5mm
|
3-5mm
|
1.5-1.7mm |
3-3.3mm |
8×12目
|
4×8目
|
1/16”
|
1/8”
|
靜態(tài)水吸附(RH75%,35℃)≥(%wt)
|
26
|
26
|
26
|
26
|
堆比重≥(g/ml)
|
0.64
|
0.64
|
0.61
|
0.61
|
磨耗率≤(%wt)
|
0.1
|
0.1
|
0.1
|
0.2
|
燒失量(575℃,1hr)≤(%wt)
|
1.50
|
1.50
|
1.50
|
1.50
|
破碎強(qiáng)度≥(N/Granule)
|
40
|
80
|
30
|
45
|
粒度≥(%)
|
98
|
98
|
95
|
95
|
靜態(tài)CO2吸附量
(吸附溫度0°C±1°C)≥(%)
|
20
|
20
|
19
|
19
|
再生:
1、脫除水份:視再生氣的壓力、溫度、含水量而定。一般情況下,200~350℃干燥氣體在0.3~0.5kg/cm2壓力下,通過分子篩床層3~4小時,使出口溫度到110~180℃,冷卻。
2、脫有機(jī)物:用水蒸汽代替有機(jī)物,然后脫除水份。
儲存:室溫,相對濕度不大于90%;不宜直接暴露于空氣中;避免水、酸、堿。
包裝:桶裝。具體依客戶要求。
注意:避免分子篩直接暴露于空氣當(dāng)中。
